喇叭口雷達物位計

關鍵字：喇叭口雷達物位計

LKD803喇叭口雷達物位計是先進的雷達式物位測量儀表，測量距離最大30米，可以用于高爐料位，較厚罐頂?shù)膬藓桶惭b短管的工況測量，輸出4…20mA模擬信號。

2、LKD803喇叭口雷達物位計技術參數:

    應    用：適用于高爐料位，較厚罐頂?shù)膬藓桶惭b短管的工況測量。
    測量范圍：30米
    過程連接：法蘭
    介質溫度：-40-500℃
    過程壓力：常壓
    精    度：±15mm
    重復 性：±2mm
    頻率范圍：6.8GHz
    防爆/防護等級：Exib IIC T6 Gb
    防護等級：IP67
    信號輸出：4—20mA/HART

3、LKD803喇叭口雷達物位計安裝中的注意事項：
由于安裝的不正確會產生很大的虛假回波

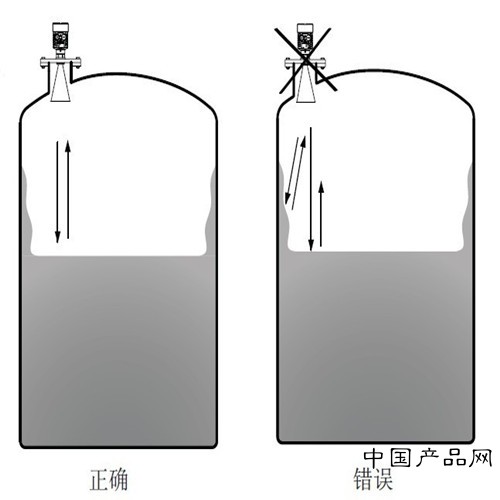

    傳感器距離容器壁不能太近。
    如果傳感器距離容器太近，會產生很強的虛假回波。附著的介質、鉚釘、螺釘或焊縫都會造成虛假反射。所以傳感器一定要與容器壁保持一定距離。
    傳感器應垂直對著介質表面。
    如果傳感器沒用對準介質表面安裝的話，測量信號就會減弱。必須將雷達傳感器的軸線垂直對準介質表面。

儀表在測量時如果罐內有梯子、支架或攪拌槳都會產生虛假回?fù)?，對測量造成影響，所以在實際應用中應避開這些障礙物或使用折射板把虛假信號折射走。
容器內的裝置，比如：梯子等都會造成虛假回波。在設計安裝位置時不能有任何裝置阻擋雷達信號的運行。
容器內支架會造成很強的虛假回波。采用折射板可以很好地防止虛假反射。

4、LKD803喇叭口雷達物位計產品選型表：

LKD803-防爆

P 標準型 ( 非防爆 )

I 本安型 (Exib Ⅱ C T6)

D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

LKD803-過程連接

A 法蘭 DN150 PN16 C 型

B 法蘭 DN200 PN16 C 型

C 法蘭 DN250 PN16 C 型

Y 特殊定制

LKD803-天線型式/材料

A 喇叭天線 146mm/ 不銹鋼 304

B 喇叭天線 196mm/ 不銹鋼 304

C 喇叭天線 242mm/ 不銹鋼 304

LKD803-天線延長管

1 1000mm

2 1500mm

3 2000mm

4 2500mm

5 3000mm

LKD803-密封/過程溫度

P 普通密封 /-40...120℃

G 高溫密封 /-40...500℃帶散熱片

LKD803-電子單元

2 （4 ～ 20）mA /24V DC 兩線制

3 （4 ～ 20）mA /24V DC/HART 兩線制

4 （4 ～ 20）mA /24V DC/HART 四線制

5 （4 ～ 20）mA /220V AC/HART 四線制

LKD803-外殼/防護等級

P 塑料 /IP65

L 鋁 /IP67

LKD803-電纜進線

M M20*1.5

N ½"NPT

LKD803-編程/顯示

V 帶

X 不帶

LKD803-量程
